項目名稱:

危險化學品經營(二級加油站)安全現狀評價報告

簡 介:

上猶縣竹林成品油銷售有限公司成立于2016年9月，2017年建成。位于江西省贛州市上猶縣東山鎮茶亭村張屋組，加油站占地面積為2036m²，員工12人，站內分為加油罩棚區、站房區、輔助房區、儲油罐區(在加油機地下承重防滲罐池)；加油站設5個埋地臥式儲罐，設0#柴油儲罐2臺，每臺儲罐為35m3、92#汽油儲罐2臺，每臺儲罐為35m3、95#汽油儲罐1臺(該罐中間設一隔板，將其隔成需要經營98#汽油)，儲罐為35m3，總?cè)萘繛?75m3，折合汽油為140m3，為二級加油站。

經江西省商務廳2018年2月11日批準取得成品油零售經營批準證書（油零售證書第贛B03-33422）。2017年經贛州市應急管理首次辦理了危險化學品經營許可證（贛）虔安經（甲）字[2017]第000505號，2019年10月20日經贛州市行政審批局審批辦理了危險化學品經營許可證行，贛市行審證（3）字[2019]第447號），有效期至2022年9月19日。

原贛州市上猶縣公安消防大隊依據有關消防法律、法規，認為場所具備消防安全條件，符合國家消防技術標準規定，在消防方面具備使用條件，同意營業。

設站房一棟，營業辦公區設在站房內，站房設置在加油作業區西面。站房占地面積8.2m×24.2m＝198.44m²，二層建筑，建筑物內設營業廳、辦公室、財務室、休息室、衛生間及發電機房、配電房、潤滑油間。加油站設4槍多油品稅控燃油加油機4臺，分二排面向猶梅一級公路布置在各自獨立的加油島上；加油機上方設鋼網結構的罩棚，罩棚由四個立柱支撐，分別位于加油島上，罩棚面積25.5m×24m＝612m²。第一排加油機距東側猶梅一級公路路肩22.3m，靠站房加油機距另外一排加油機12.5m，距站房6.8m。輔助用房（防雷檢測報告為附屬樓）為四層鋼混結構，其中接待室和司機休息室設在首層，二層以上為員工休息室，四樓為餐廳，加油站的廚房用具沒有使用有明火的設施。輔助用房占地面積8.2m×17.2m＝141.04m2，總建筑面積564.2m2。洗車區位于輔助用房北側。加油站配有35㎏推車式干粉滅火器2臺，加油站配MF/ABC4手提式干粉滅火器14瓶，加油區配MF/ABC5手提式干粉滅火器8瓶,消防細沙2m3，消防鏟2把，消防桶2只，滅火毯9床（其中每臺加油機1床，卸油區5床），在配電室和值班室分別配2具MT/3二氧化碳滅火器，共有4具MT/3二氧化碳滅火器。站內地面為砼硬化地面。站區設油罐防直擊雷、油罐與管道接地防雷電感應等接地裝置和防靜電接地裝置，其接地電阻2022年6月24日經江蘇春雷檢測有限公司檢測，站房罩棚避雷帶接地電阻1.7~2.0Ω（要求小于4Ω），油罐區及卸油管避雷帶接地電阻油罐1.7Ω（要求小于4Ω），油管1.7Ω（要求小于4Ω），加油機和引下線接地電阻1.7Ω（要求小于4Ω），油管、法蘭和閥門跨接電阻為0.015~0.024Ω（要求小于0.03Ω）。該站現有從業人員12名，其中站長1人，專職安全管理人員1名，兼職安全員1名，加油員7名，加油員兼洗車工2名（其他5人為洗車工，在屬于本加油站加油員）。

安全評價項目組長:

劉志強

技術負責人:

馬  程

過程控制負責人:

檀廷斌

評價報告編制人:

劉志強

報告審核人:

戴  磷

參與評價工作的安全評價師:

李永輝、林大建、謝寒梅、曾華玉

注冊安全工程師:

劉志強、李永輝

技術專家:

劉志強，化工工藝工程師

到現場開展安全評價工作的人員名單:

劉志強、李永輝

時間和主要任務:

完成時間：2022年8月25日；

主要任務：安全現狀評價報告；

評價報告:

一、評價對象及范圍：

上猶縣竹林成品油銷售有限公司二級加油站工程項目的選址、總平面布置、主體裝置和輔助設施的安全條件。包括經營過程中的危險和危害因素、加油站在用的設施、設備以及儲存、經營場所的安全狀況；評價該站的安全管理制度、安全組織機構及其安全管理水平等。具體范圍如下：

1.2層站房1棟,加油罩棚,四層輔助用房（包括廚房、餐廳）

2.埋地油罐

3.加油機及工藝管道

4.消防安全、防雷裝置、配電設施。

二、項目基本情況：

該加油站總用地面積為2036m2，用地呈不規則形狀。

其中東北側為一三角形，其東面總長61.85m，而中南部略呈為四邊形，南邊長約49.33m，西邊寬約31.47m。為了更好布置加油站，投資方與上猶縣國土資源部門要求在南側增加一塊長方形用地，該地長為49.3m，寬約13.7m，加油站的工藝設施及建筑物應布置用地面積范圍內。加油站面向猶梅一級公路，車輛從猶梅一級公路出入，南面西面建高2.2m的實體圍墻，西面靠山體采用格柵隔離，形成站區工藝設施的封閉場所，有利于安全管理，站區內除加油作業區和必要的硬化面積外，其它地面種植非油性草坪綠化。（具體參見附件——總平面布置圖）。

上猶縣城中加油站設加油區、油罐區、經營辦公區、輔助區、卸油作業區布置。加油站內部設施布置見表2-3。

【加油作業區】設在站區中部布置，加油機全部安裝在加油作業的罩棚下，該站設4槍多油品稅控燃油加油機4臺，分二列布置在獨立加油島上，每列安裝2臺加油機布置在獨立加油島，其中靠猶梅一級公路一列前后為2臺0#柴油/92#或95#汽油加油機，靠站房一列為2臺汽油加油機(92#汽油、98#汽油和95#汽油)。罩棚設4根鋼混柱，分別位于加油島上，罩棚面積分別為25.5m×24m＝612m2，第一排加油機距東側猶梅一級公路路肩22.3m，靠站房加油機距另一排加油機12.5m，距站房6.8m，罩棚高度為7.0m。

【加油機和工藝管道】使用潛油泵自封式加油機及加油槍，汽油加油槍的流量不大于50L/min，加油軟管上設有安全拉斷閥。

以正壓(潛油泵供油的加油機，其底部的供油管道上設剪斷閥，當加油機被撞或起火時，剪斷閥能自動關閉；采用一機多油品的加油機，加油機上的放槍位設有各油品的文字標識，加油機兩側地面加注了油品標注，加油槍設置對應油品的顏色標識。加油機設置語音功能以防加錯油品。

加油站采用卸油油氣回收系統。

油站內的工藝管道除必須露出地面的以外，均埋地敷設。采用管溝敷設，管溝用中性沙子或細土填滿、填實。

加油站工藝管道：

①油罐通氣管道和露出地面的管道為符合現行國家標準《輸送流體用無縫鋼管》GB/T8163的無縫鋼管。

②埋地部分也全部為無縫鋼管（除潛油泵輸出管連接段為復合管）。

③無縫鋼管的公稱壁厚不小于4mm，埋地鋼管的連接采用焊接（通氣管道）。

油罐車卸油時用的卸油連通軟管、油氣回收連通軟管，采用導靜電耐油軟管。

【埋地儲罐區】設置在加油站中部，距離站房9.5m。為承重罐形式，儲罐區面積10.3m×19.7m＝202.91m2罐池，5臺油品儲罐橫向并排設置在承重防滲罐池內，從北側為35m30#柴油罐二個，南側二個為35m392#汽油罐，中間為35m395#98#汽油隔倉儲罐，采用中間隔板，隔半各占17.5m3；油品儲罐距猶梅一級公路路肩25m。其通氣管沿罩棚靠公路一側西面柱通往頂部，采用DN50鋼管，高出罩棚頂2m，管口設單向呼吸閥和阻火器。每臺油罐均采用單層罐，筒體鋼材厚度為7mm，兩端的封頭其厚度為8mm。油罐采取卸油時的防滿溢措施，油料達到油罐容90%時，能觸動高液位報警裝置，油料達到油罐容95%時，能自動停止油料繼續進罐。另有油罐泄漏檢測報警儀，報警器也安裝于站房值班室。

【營業辦公區】站房一棟，營業辦公區設在站房內，站房設置在加油作業區西面。站房占地面積8.2m×24.2m＝198.44m2，建筑面積為399.5m2,二層建筑，建筑物內設營業廳、辦公室、財務室、休息室、衛生間及發電機房、配電房、潤滑油間。

【輔助區及用房】圖紙中標注為附屬用房，四層鋼混結構，其中接待室、司機休息室設在輔助用房底層，二層以上為員工倒班房，廚房。廚具為電磁爐、電高壓鍋、電飯煲等，無明火設備。輔助用房占地面積8.2m×17.2m＝141.04m2，總建筑面積564.2m2。洗車區位于輔助用房北側。

【卸油作業區】設在加油作業區的西南面。設有密封卸油口、消防沙池和消防器材箱以及回車場地。密封卸油口設在站區西南角，距最近的加油機9.3m、距站房6.2m、距猶梅一級公路路肩32m。消防沙池和消防器材箱設置在密封卸油口南側。密封卸油口與加油作業區之間設回車場地，可供油罐車卸油時停靠。消防沙池和消防器材箱設置在密封卸油口兩側。卸油管口自西往東分別是油氣回收、92#、92#汽油、98#汽油、0#柴油、0#柴油、95#汽油，各卸油管法蘭進行單獨的等電位跨接，靜電接地報警儀設在爆炸區域外，密封卸油口與加油作業區之間設回車場地，可供油罐車卸油時?？俊?。

卸油工藝：油罐車行駛至加油站內密封卸油口停車處，利用油罐車與地下儲油罐的高位差，采用密閉式卸油。采用油氣回收系統，在油罐車卸油過程中，將原來儲油罐內散溢的油氣，通過油氣回收地下工藝管線及卸車軟管重新收集至油罐車內，實現卸油與油氣等體積置換。其工藝流程如下圖：

汽油卸油油氣

汽油卸油工藝流程圖

柴油卸油工藝，流程圖如下：

加油工藝：加油作業時，采用潛油泵提供的動力，油品通過加油管道至加油機，進入受油容器。同時，加汽油作業時，有油氣回收回收系統，汽油蒸汽通過油氣回收管道回至汽油罐。具體流程見下圖：

柴油加油工藝流程圖

        油

汽油加油工藝流程圖

該站設一級和二級汽油油氣回收系統。

①一級油氣回收

一級油氣回收又叫卸油油氣回收，是在油罐車裝卸油料的過程中，實現全封閉氣體回收，限制油氣向大氣中排放。油罐車通過卸油管路卸油的同時，加油站油罐中的汽油通過回收管路回到油罐車內。油罐車將油氣帶回油庫進行處理，達到油氣回收目的。

一級油氣回收將儲罐阻火透氣帽改為阻火呼吸閥，保持系統密閉；通過卸油管、回氣管、快速接頭等將油罐車和地下儲油罐組成密閉系統；在卸油的同時將地下儲油罐里的油氣自動平衡地置換到油罐車內；即汽油罐車向站內油罐卸油應采用平衡式密閉油氣回收系統（即一級油氣回收）。

②二級油氣回收

二級油氣回收又叫加油油氣回收，是指加油機對汽車加油過程中，產生的油氣通過安裝油氣回收設備的回收。

二級油氣回收采用分散式油氣回收系統：即油氣回收真空泵分散安裝在每臺加油機內，加油機發油時通過油氣回收專用油槍、油氣回收膠管、回收真空泵等產品和部件組成的回收系統將油氣收回地下儲油罐。

8.1評價結論

8.1評價結論

上猶縣城中加油站是一家具有多年成品油經營的企業，總占地面積為2036m2，站房的建筑面積為399.5m2，二層站房（營業室、潤滑油便利店、發配電室、值班室、衛生間等），四層輔助用房建筑面積為564.2m2（接待室、員工值班室、廚房、司機休息室）。該站現有從業人員12名，其中站長1人，專職安全管理人員1名，兼職安全員1名，加油員7名，加油員兼洗車工2名。加油站采用承重防滲罐池安裝油罐，共設有5個單層埋地臥式儲罐，總儲油量為175m3，折汽油為140m3，為二級加油站。加油站共設4臺4槍多油品潛油泵式稅控自封式加油機，獨立加油島。雙排布置。

1）該加油站為成品油零售企業，汽油柴油儲量未超過臨界量，不構成重大危險源?；馂?zāi)、爆炸是該加油站的主要危險。

2）該加油站危險度評價表明：汽油罐為高度危險，柴油罐為低度危險；《加油站安全評價檢查表》判定為符合，經現場檢查該加油站有3項不符合，對這些不符合項進行了整改（見整改回復）。按《危險化學品經營單位安全評價現場檢查表》評價：A項均合格，B項符合。

3）該加油站的總平面布置、安全間距、建筑結構、消防安全、防雷及電氣安全防護和其它安全設施已經整改落實后，符合國家和行業相關標準、規范的要求。

4）該加油站安全生產管理制度齊全，安全管理制度制度執行情況較好，作業人員勞動防護用品穿著齊全、規范，可以滿足在正常運行過程中的安全生產的要求。該站已建立了事故應急救援預案，經原上猶縣應急管理局備案登記。

綜合所述：該加油站選址合理，建站程序符合要求。加油機、儲油罐等設備由專業廠家生產，工藝流程合理，工藝布置得當，各建筑物距站外有關設施的安全距離符合標準要求。站內建筑設施之間距離中加油機與站房的距離符合規范要求，加油島端與罩棚柱的距離符合規范要求。站房、罩棚等站內建筑物的耐火等級及防雷、防靜電接地設施符合標準要求。配電線路整齊，設施符合標準，管理人員有符合要求的安全管理經驗，從業人員經培訓。安全制度完善、安全組織健全。該加油站對于評價人員提出的整改建議經復核已全部整改落實，因此加油站符合安全經營條件的標準。

提交時間:

2022年8月25日

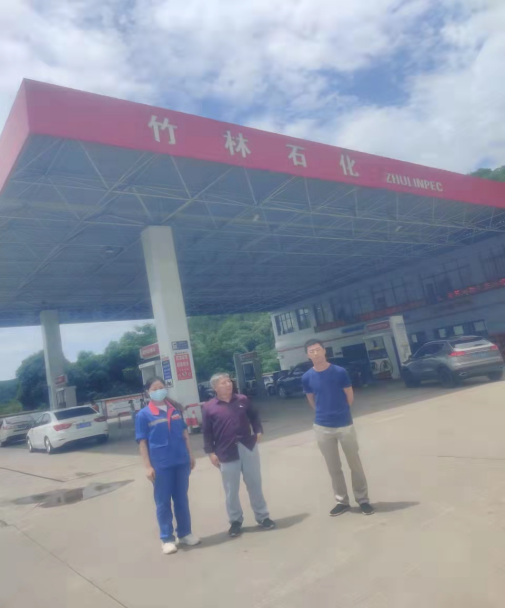

現場影像資料
